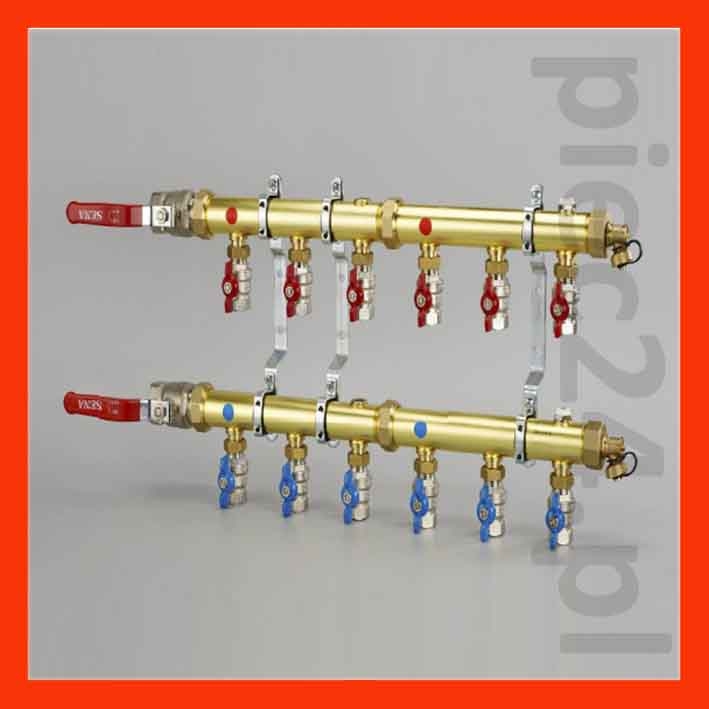

Techniprot rozdzielacze 1¼" modułowe do dolnego źródła pomp ciepła, instalacji CO lub innych systemów grzewczych z rury mosiężnej ø 42 x 2,5 w gat. CW508L - z zaworami kulowymi
Dane techniczne
Przyłącze:
nie
Materiał/Wykonanie:
rura mosiężna
+ RP/CO - 2 11/4'
TECH 09451
738.42 zł
600.34 zł
820.47 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 3 11/4'
TECH 09452
932.28 zł
757.95 zł
1035.87 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 4 11/4'
TECH 09453
1103.44 zł
897.11 zł
1226.04 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 5 11/4'
TECH 09454
1274.24 zł
1035.97 zł
1415.82 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 6 11/4'
TECH 09455
1570.54 zł
1276.86 zł
1745.04 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 7 11/4'
TECH 09456
1742.62 zł
1416.76 zł
1936.24 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 8 11/4'
TECH 09457
1913.78 zł
1555.92 zł
2126.42 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 9 11/4'
TECH 09458
2083.65 zł
1694.02 zł
2315.17 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 10 11/4'
TECH 09459
2254.27 zł
1832.74 zł
2504.74 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 11 11/4'
TECH 09460
2535.26 zł
2061.19 zł
2816.95 zł
zł
Wysyłka w 3-5 dni
+ RP/CO - 12 11/4'
TECH 09461
2704.31 zł
2198.63 zł
3004.79 zł
zł
Wysyłka w 3-5 dni
Techniprot rozdzielacze 1¼" modułowe do dolnego źródła pomp ciepła, instalacji CO lub innych systemów grzewczych z rury mosiężnej ø 42 x 2,5 w gat. CW508L - z zaworami kulowymi
Podstawowe dane techniczne:
- temperatura pracy ≤ 60°C (przy innych zastosowaniach max. 90°C)
- ciśnienie 0,8 MPa (8 bar)
- strumień czynnika grzejnego dla w*= 0,3 m/s; 1,16 m³/h
- moc** cieplna zasilanych obwodów lub grzejników (dla Δt = 15K) ≤ 19,7 kW
- moc** cieplna zasilanych obwodów lub grzejników (dla Δt = 20K) ≤ 26,36 kW
- strumień czynnika grzejnego dla w*= 0,4 m/s; 2,45 m³/h
- moc** cieplna zasilanych obwodów lub grzejników (dla Δt = 15K) ≤ 26,3 kW
- moc** cieplna zasilanych obwodów lub grzejników (dla Δt = 20K) ≤ 35,1 kW
- strumień czynnika grzejnego dla w*= 0,5 m/s; 1,93 m³/h
- moc** cieplna zasilanych obwodów lub grzejników (dla Δt = 15K) ≤ 32,9 kW
- moc** cieplna zasilanych obwodów lub grzejników (dla Δt = 20K) ≤ 43,8 kW
w*- liniowa szybkość przepływu czynnika grzejnego w modułach rozdzielacza
moc**- cieplna dla przypadku gdy czynnikiem grzejnym jest woda o temperaturze 70°C
Wykonanie:
- moduły 2,3,4,5 obwodowe - wybłyszczane z zamontowanymi zaworami kulowymi Gz 3/4''/Gw3/4'' na odejściach zasilania i powrotu. Każdy moduł wyposażony jest w odpowietrznik ręczny Gz1/2'' lub korek zaślepiający Gz 1/2''. Od strony odpowietrznika lub korka zaślepiającego moduły posiadają gwint Gz 11/4'' prawoskrętny do montażu korka nakrętnego Gw 11/4'' z zaworem spustowym Gz 1/2'', a przeciwna strona zakończona jest nakrętką złączną z umieszczoną w jej środku uszczelką gumową płaską. Nakrętka złączna od strony zaznaczonej naciętymi rowkami posiada gwint Gw 11/4'' lewoskrętny i jest nakręcona na moduł, a z drugiej strony ma gwint Gw 11/4'' prawoskrętny, służący do łączenia modułów lub połączenia z zaworem kulowym - nyplowym Gz 11/4 / Gw 11/4''- (luzem)
- 2 korki nakrętne Gw 11/4'' z wkręconymi zaworami spustowymi Gz 1/2'' i uszczelkami gumowymi płaskimi - (luzem)
- 2 zawory kulowe-nyplowe Gz 11/4''/Gw 11/4'' z uszczelkami gumowymi płaskimi - (luzem)
- 2 wsporniki ocynkowane + obejmy z wkładkami tłumiącymi - (luzem)
Dostępny w rozmiarach od 2 (R-2) do 12 obiegów (R-12)
