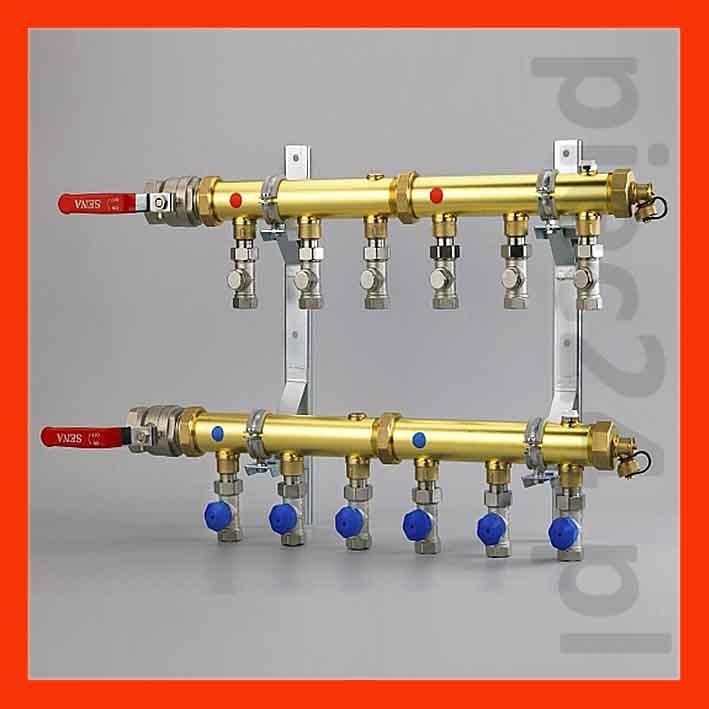

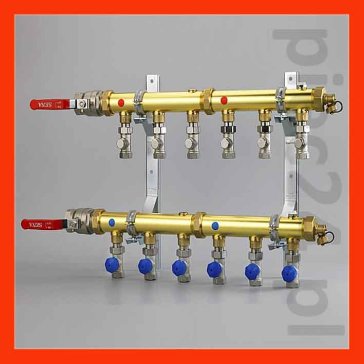

Techniprot rozdzielacze 2" modułowe do dolnego źródła pomp ciepła, instalacji OP lub innych systemów grzewczych z rury mosiężnej ø 60 x 3,5  w gat. CW508L - z zaworami regulacyjnymi

Podstawowe dane techniczne:

• temperatura pracy ≤ 60°C (w innych zastosowaniach do 90°C)
• ciśnienie 0,8 MPa (8 bar)
• strumień czynnika grzejnego dla w*= 0,5 m/s; 3,9 m³/h
• moc** cieplna zasilanych obwodów ogrzewania podłogowego (dla Δt = 10K) ≤ 44,8 kW
• strumień czynnika grzejnego dla w*= 0,6 m/s; 4,70 m³/h
• moc** cieplna zasilanych obwodów ogrzewania podłogowego (dla Δt = 10K) ≤ 53,8 kW
• strumień czynnika grzejnego dla w*= 0,7 m/s; 5,50 m³/h
• moc** cieplna zasilanych obwodów lub grzejników (dla Δt = 10K) ≤ 62,8 kW

w*- liniowa szybkość przepływu czynnika grzejnego w modułach rozdzielacza
moc**- cieplna dla przypadku gdy czynnikiem grzejnym jest woda o temperaturze 50°C

Jeżeli instalacja ogrzewania podłogowego ma parametry pracy na zasilaniu 50°C, a na powrocie 40°C, to przepływ 1l/min czynnika grzejnego w obwodzie grzewczym, dostarcza do obwodu ~688W mocy cieplnej (np. dla Q=53,8 kW - to suma przepływów przez obwody grzewcze przyłączone do rozdzielacza wyniesie ~78 l/min

Wykonanie:

• moduły 2,3,4,5 obwodowe - wybłyszczane. Każdy moduł wyposażony jest w odpowietrznik ręczny Gz 1/2'' lub korek zaślepiający  Gz 1/2''. Od strony odpowietrznika lub korka zaślepiającego moduły posiadają gwint Gz 11/2'' prawoskrętny do montażu korka nakrętnego Gw 11/2'' z zaworem spustowym Gz 1/2'', a przeciwna strona zakończona jest nakrętką złączną z umieszczoną w jej środku uszczelką gumową płaską. Nakrętka złączna od strony zaznaczonej naciętymi rowkami posiada gwint Gw 2'' lewoskrętny i jest nakręcona na moduł, a z drugiej strony ma gwint Gw 2'' prawoskrętny, służący do łączenia modułów lub połączenia z zaworem kulowym - nyplowym Gz 2''/ Gw 2''- (luzem)
• moduł zasilający z zamontowanymi zaworami regulacyjnymi Gz 3/4''/Gw 3/4'' z półśrubunkiem na odejściach do obwodów grzewczych
• moduł powrotny z zamontowanymi zaworami termostatycznymi Gz 3/4''/Gw3/4'' z półśrubunkiem - na odejściach do obwodów grzewczych. Zawory mają gwint M 30 x 1,5 przystosowany do wspólpracy z siłownikami
• 2 korki nakrętne Gw 2'' z wkręconymi zaworami spustowymi Gz 1/2'' i uszczelkami gumowymi płaskimi - (luzem)
• 2 zawory kulowe-nyplowe Gz 2''/Gw 2'' z uszczelkami płaskimi - (luzem)
• 2 wsporniki ocynkowane + obejmy z wkładkami tłumiącymi - (luzem)

Dostępny w rozmiarach od 2 (R-2) do 12 obiegów (R-12)
