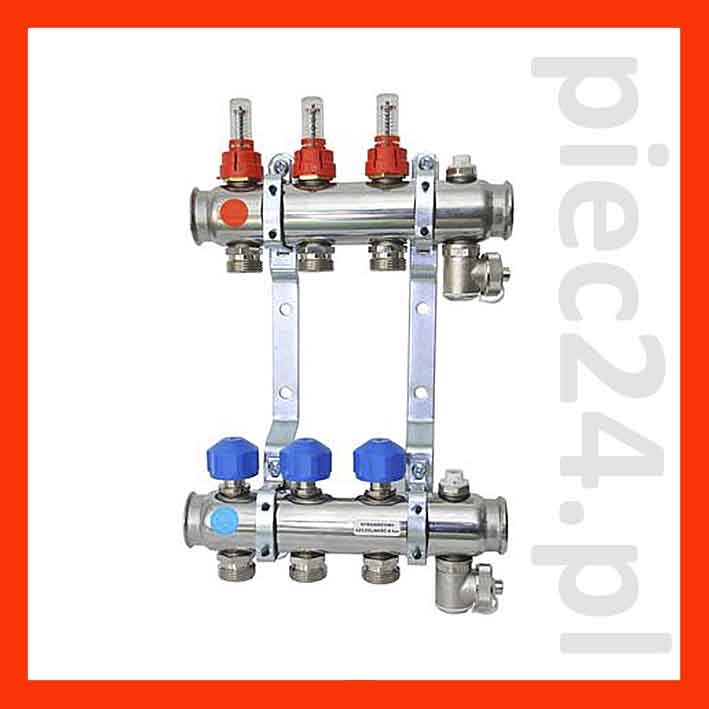

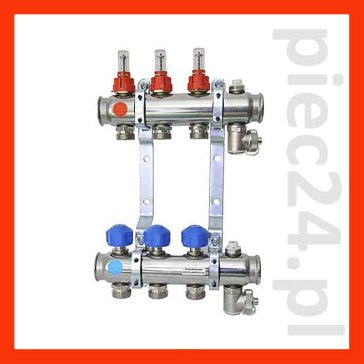

Techniprot rozdzielacze do ogrzewania podłogowego 1¼" z rury nierdzewnej ø 42,4 x 1,6 w gat. 1.4301 - ze wskaźnikami przepływu i sekcją odpowietrzeniowo-spustową

Podstawowe dane techniczne:

• temperatura pracy max. 60°C ( w innych zastosowaniach 90°C)
• ciśnienie 0,8 MPa (8 bar)
• strumień czynnika grzejnego (dla w*= 0,4 m/s) 1,72 m³/h
• moc** cieplna zasilanych obwodów ogrzewania (dla Δt = 10K) ≤ 19,7 kW
• wysokość rozdzielacza 295 mm

*  liniowa szybkość przepływu czynnika grzejnego w belce rozdzielacza
** cieplna dla przypadku gdy czynnikiem grzejnym jest woda o temperaturze 50°C

Jeżeli instalacja ogrzewania podłogowego ma parametry pracy na zasilaniu 50°C, a na powrocie 40°C, to przepływ 1l/min czynnika grzejnego dostarcza do pętli grzewczej ok. 688W mocy cieplnej dla Q=19,7 kW to suma przepływów przez pętle grzewcze przyłączone do rozdzielacza wynosi ~28,5 l/min

Wykonanie:

• 2 polerowane belki z profilowej rury nierdzewnej z wkręconymi łącznikami niklowanymi (posiadającymi gwint Gz 3/4” i gniazdo wewnętrzne ø18,0 +0,1) na odejściach do podłączenia obwodów grzewczych
• rozstaw odejść - 50 mm
• przyłącza Gw 1”
• belka zasilająca z wkręconymi wskaźnikami przepływu o zakresie regulacji  0 ÷ 5 l/min
• belka powrotna z wkręconymi zaworami termostatycznymi bez nastawy wstępnej i gwintem M 30x1,5, przystosowanymi do współpracy z siłownikami
• 2 zawory spustowe G 3/8'' niklowane
• 2 korki wkrętne Gz 1” niklowane
• 2 odpowietrzniki ręczne Gz 3/8'' niklowane
• 2 wsporniki ocynkowane + obejmy z wkładkami tłumiącymi

Dostępny w rozmiarach od 2 (R-2) do 12 obiegów (R-12)
